LYF1全自動吮吸式自清洗過濾器

標準過濾等級

微米	3500	2500	1500	800	500	300	200	130	100	80	50	25	10
毫米	3.5	2.5	1.5	0.8	0.5	0.3	0.2	0.13	0.1	0.08	0.05	0.25	0.01
目	4	6	10	20	30	50	75	120	155	200	300	450	600

概述

TA-LYF1型是一種先進的且易操作的全自動過濾器，由一個電動馬達驅動自動清洗裝置；
高精度的多層全不銹鋼濾網，過濾精度最高可達10微米；
清洗方式：過濾器清洗時由電機帶動吮吸掃描器，在濾網內表面作螺旋狀旋轉，將雜質從濾網吸走并通過排污閥抽走。


特點



吮吸式清洗，反清洗洗時不斷流；

清洗過程由預設壓差或時間控制來全自動完成，電動控制，無人值守；

清洗耗水量低（25L～500L）；

清洗時間：15s～4min；

TA-LYF1筒體經噴砂和磷化處理，筒體內外刷環(huán)氧樹脂涂層；

TA-LYF1控制系統由PLC和繼電器控制兩種。特點是：過濾器設有壓差開關，在壓差達到預設定值（0.05～0.2Mpa），便傳遞信號給控制器，控制器啟動電機，開始循環(huán)清洗，同時打開排污閥，發(fā)生故障時有警示信號或相應的動作。


適用范圍

鋼鐵、有色、電力、化工、石化、造紙、汽車、供熱、食品等行業(yè)。

技術參數

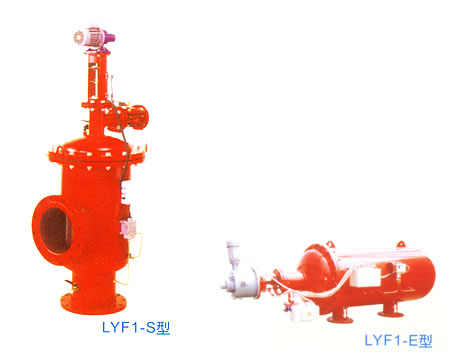

LYF1-S型

型 號	LYF1-S15	TLYF1-S30	LYF1-S45	LYF1-S60
最大流量 m3/h	80	150	250	400
最小工作壓力MPa	0.1 （水質較差時可提高清洗壓力）
最大工作壓力MPa	1.0 （特制可達到2.5）
過濾面積cm2	1550	3500	5000	6500
進出口管徑mm	50～100	80～150	100～250	150～250
排污閥mm	DN50
電機功率Kw	0.18		0.25
供電電壓	AC220V 50Hz
安全防護等級	電機IP54 排污閥IP55 控制箱IP65

LYF-1-E型

型 號	LYF1-E5	LYF1-E6	LYF1-E7	LYF1-E8	LYF1-E9	LYF1-E10	LYF1-E12
最大流量 m3/h	500	600	700	800	900	1000	1200
最小工作壓力MPa	0.1 （水質較差時可提高清洗壓力）
最大工作壓力MPa	1.0 （特制可達到1.6）
過濾面積cm2	7460	8250	12350	16210	18500	19600	21000
進出口管徑mm	200～400
排污閥mm	DN50				DN60
電機功率Kw	0.37				0.55
供電電壓	AC220V 50Hz
安全防護等級	電機IP54 排污閥IP55 控制箱IP65

安裝示意圖及尺寸

型號	尺寸mm
	A	B	C	D	E
S15	1750	310	432	1032	500
S30	2050	625	438	1054	558
S45	2340	625	523	1050	579
S60	2400	625	594	1350	680

1、進口蝶閥 2、旁通閥 3、出口蝶閥 4、過濾器 5、排污閥

型號	尺寸mm
	A	B	C	D	E
E5	2006	1181	600	400	957
E6	2006	1181	600	400	957
E7	2006	1181	600	400	957
E8	2337	1412	620	415	1010
E9	2337	1412	620	415	1010
E10	2245	1420	635	423	1100
E12	2245	1420	635	423	1100

1、進口蝶閥 2、旁通閥 3、出口蝶閥 4、過濾器 5、排污閥 6、止回閥
